USB veri aktarımındaki parazit çeşitli yollarla yönetilebilir ve azaltılabilir. Bu makale, USB veri aktarımındaki paraziti azaltmaya yardımcı olabilecek yaygın olarak kullanılan bazı yöntem ve tekniklere odaklanacaktır.
1, Yüksek-kaliteli USB kabloları kullanın

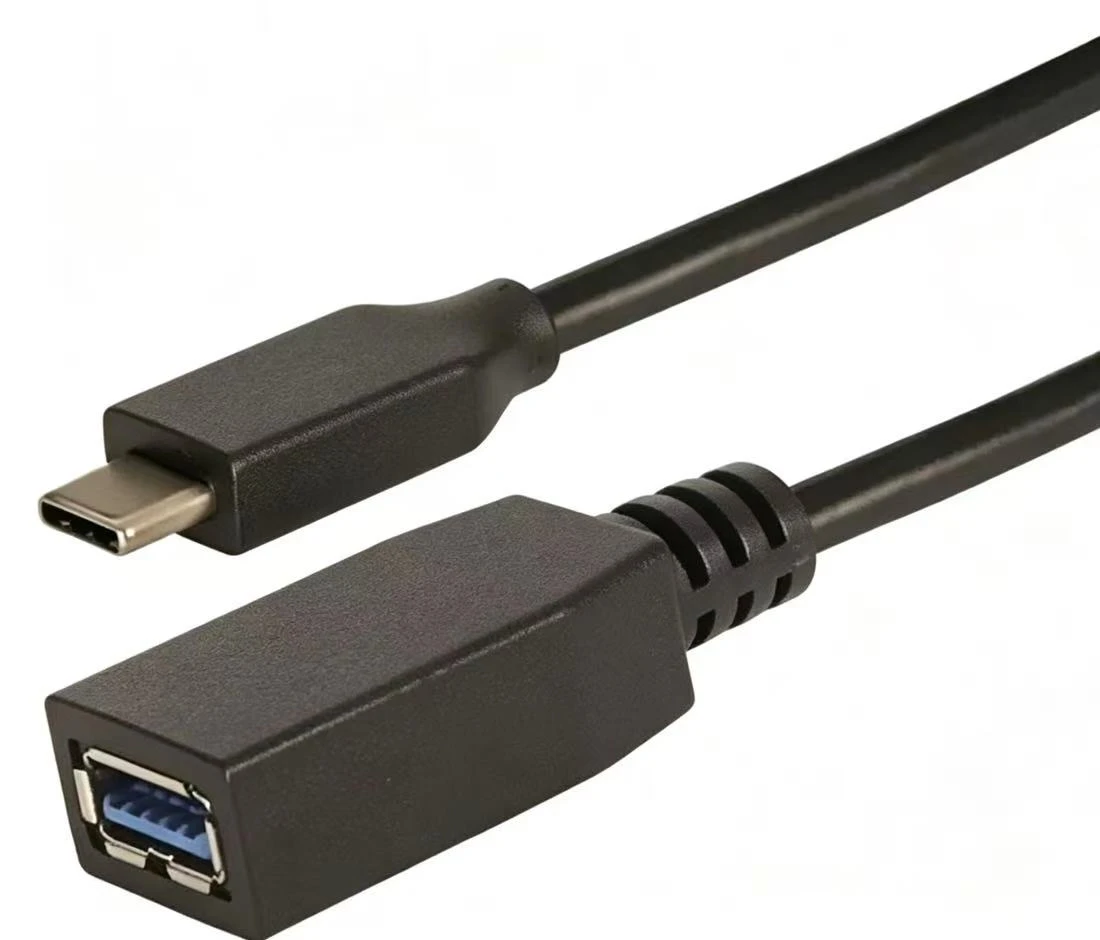

1. Korumalı kablo: Koruma katmanına sahip bir USB kablosunun kullanılması, harici elektromanyetik alanların sinyal üzerindeki etkisini azaltabilir.
2. Yüksek kaliteli malzemeler: Kabloların, sinyal zayıflamasını ve bozulmayı azaltabilecek yüksek-kaliteli malzemelerden yapıldığından emin olun.
2, Anti parazit teknolojisi
1. Filtre: USB kablosunun her iki ucunda veya USB arayüzünde filtre kullanılması sisteme giren gürültüyü azaltabilir.
2. Topraklama: İyi bir topraklamanın sağlanması paraziti azaltabilir. USB sistemindeki iyi bir topraklama, koruyucu katman için bir dönüş yolu görevi görerek gürültü eşleşmesini azaltabilir.
3, Tasarım hususları
1.PCB tasarımı:
Kablolama: Hassas sinyal hatlarının güç hatlarına veya yüksek-hızlı sinyal hatlarına mümkün olduğunca yakın olmasından kaçınarak PCB kartı üzerinde makul bir şekilde yönlendirin.
Dekuplaj kapasitörü: Güç kaynağı gürültüsünü azaltmak için güç kaynağı ile toprak arasına dekuplaj kapasitörlerini yerleştirin.
Döngü Alanını En Aza İndirin: Gürültüyü en aza indirmek için yüksek-hızlı sinyal hatlarının döngü alanını azaltın.
Yalıtım: Paraziti azaltmak için yüksek akım aygıtlarını (sürücüler ve ASIC'ler gibi) G/Ç bağlantı noktalarından yalıtın.
2. Yapı ve kablolar:
Kablo seçimi: Korumalı USB 2.0 kabloları kullanmak gibi uygun kablo türünü seçin.
Kablo düzeni: Kabloların motorlar, elektrik hatları vb. gibi potansiyel parazit kaynaklarından uzak tutulduğundan emin olun.
4, USB Arayüzünün Elektromanyetik Uyumluluk (EMC) Tasarımı
1. Arayüz filtreleme: Yüksek-frekanslı radyasyonu azaltmak için USB arayüzüne bir filtreleme devresi ekleyin.
2. Koruyucu tasarım: USB arayüzünü voltaj yükselmelerinden korumak için geçici voltaj bastırma (TVS) diyotları gibi koruyucu önlemler ekleyin.
3. PCB tasarımı: Sinyal bütünlüğünü sağlamak ve yansımaları en aza indirmek için PCB düzenini optimize edin.
5, Sinyal bütünlüğü
Dikkatli PCB düzeni ve terminal eşleştirme yoluyla yansımaları azaltın. Yayılan emisyonları azaltmak için saat ve veri sinyallerinin uç hızını optimize edin. Sinyal yansımasını ve bozulmasını azaltmak için doğru empedans eşleşmesini kullanın.
6, Harici cihaz yönetimi
1. USB'den seriye modem kullanma: Bazı durumlarda, USB'den seriye modem kullanmak veri aktarım hızını dengeleyebilir ve paraziti azaltabilir.
2. USB'den seri bağlantı noktası baskılayıcıya kullanma: USB'den seri bağlantı noktasına baskılayıcı, harici cihazlar tarafından gönderilen sinyalleri engelleyebilir ve paraziti azaltabilir.
7, Çevresel faktörler
Parazit kaynaklarından kaçının ve USB cihazlarını motorlar, floresan ışıklar vb. gibi potansiyel parazit kaynaklarından uzak tutmaya çalışın.
8, Test Etme ve Doğrulama
1. Test Etme: Tasarımın ilgili standartlara uygun olduğundan emin olmak için tasarım süreci sırasında EMC testi yapın.
2. Doğrulama: Nihai ürünün gerçek ortamda iyi performans gösterdiğini doğrulayın ve gerekli ayarlamaları yapın.
USB veri aktarımındaki parazitin azaltılması, donanım tasarımı, kablo seçimi, arayüz tasarımı ve diğer hususların kapsamlı bir şekilde değerlendirilmesini gerektirir. Yukarıdaki yöntemlerin uygulanmasıyla USB veri aktarımının kararlılığı ve güvenilirliği önemli ölçüde geliştirilebilir.
